Rebobinado de Estator de Alternador Paso a Paso
El rebobinado de estator de alternador es una tarea fundamental en la reparación de sistemas eléctricos automotrices. Con el tiempo, el bobinado del estator puede deteriorarse, afectando el rendimiento del alternador y reduciendo su capacidad para generar electricidad. En este artículo, explicaremos cómo rebobinar un estator de alternador de tres fases de manera efectiva.
¿Por qué es Importante el Rebobinado del Estator?
El estator es una parte crucial del alternador. Su bobinado genera el campo electromagnético necesario para producir corriente alterna. Cuando los devanados se dañan, el alternador pierde eficiencia o deja de funcionar. Un correcto rebobinado permite recuperar su funcionamiento sin necesidad de reemplazarlo por completo.
Materiales y Herramientas Necesarias
Antes de comenzar, asegúrate de contar con los siguientes materiales:
Alambre de cobre esmaltado de calibre adecuado
Papel aislante (mailar de 0.19 mm)
Barniz dieléctrico
Alicates y tijeras de precisión
Moldes para bobinas
Travas de madera
Multímetro para pruebas
Pasos del Proceso de Rebobinado

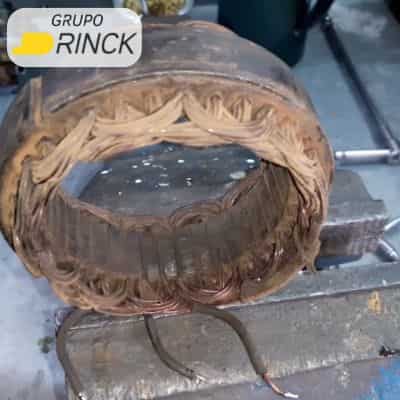

1. Preparación y Desmontaje del Bobinado Antiguo
El primer paso es retirar el bobinado viejo, asegurándonos de tomar nota de las especificaciones originales:
Medir y anotar la distancia del bobinado antes de desmontarlo.
Retirar el alambre antiguo y contar la cantidad de alambres en cada ranura.
Identificar y contabilizar las bobinas necesarias.
Limpiar el núcleo del estator y reemplazar el aislante antiguo.
2. Preparación del Aislante y las Bobinas
Para asegurar un correcto aislamiento y evitar cortocircuitos, sigue estos pasos:
Corta y coloca un nuevo aislante en cada ranura.
Prepara un molde para crear bobinas del tamaño adecuado.
Determina el número exacto de vueltas necesarias (por ejemplo, 72 vueltas en total).

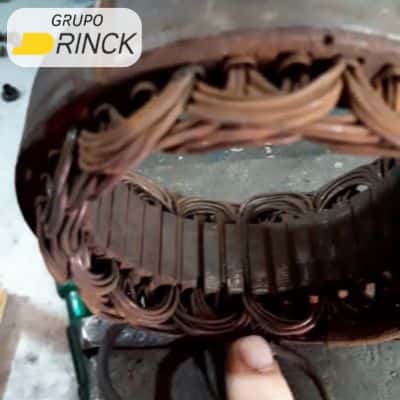

3. Formación y Colocación de las Bobinas
Ahora es el momento de formar y colocar las bobinas en el estator:
Crea una bobina grande con todas las vueltas necesarias y divídela en secciones.
Coloca las bobinas dentro del estator siguiendo el patrón de las ranuras.
Fija las bobinas con travas de madera para evitar movimientos durante el proceso.
4. Instalación de las Tres Fases
En un alternador trifásico, la distribución de las fases es clave para un funcionamiento correcto:
Primera fase: Se coloca respetando el orden de las ranuras.
Segunda fase: Se desplaza una posición respecto a la primera.
Tercera fase: Se coloca intercalada con las anteriores, siendo la más complicada debido al poco espacio disponible.
5. Ajuste y Finalización
Una vez colocadas las bobinas, se realizan los ajustes finales:
Moldea el bobinado con herramientas de madera para darle la forma correcta.
Une tres puntas del bobinado, dejando las otras tres listas para la conexión con la placa de diodos.
Aplica barniz dieléctrico para proteger el bobinado y mejorar su durabilidad.
Ensambla el alternador y realiza pruebas en un banco de pruebas para verificar su correcto funcionamiento.
Mira el Video Tutorial en Modo Reparación
Si quieres ver cada uno de estos pasos en detalle, te invitamos a ver nuestro video tutorial en nuestro canal de YouTube Modo Reparación. Haz clic [aquí] para ver el video y aprender de manera visual cómo realizar el rebobinado de estator de alternador con precisión.
Conclusión
El rebobinado de un estator de alternador es un proceso técnico que requiere precisión y paciencia. Siguiendo estos pasos, puedes restaurar la funcionalidad del alternador sin necesidad de comprar uno nuevo. En próximos artículos y videos, explicaremos cómo comprobar la placa de diodos para garantizar el correcto funcionamiento del sistema eléctrico del alternador. ¡No te lo pierdas!
